7. ANÁLISIS ESTÁTICO (1510)
Para la aplicación de los requisitos contenidos en el presente capítulo, se tomará como base de la estructura el nivel a partir del cual sus desplazamientos con respecto al terreno circundante comienzan a ser significativos.
7.1 Requisitos para la aplicación de este método de análisis (1510)
Revisar si es aplicable este método al edificio asignado
7.2 Determinación de las fuerzas cortantes de diseño (1510)
De acuerdo con este requisito, la fuerza lateral que actúa en el i-ésimo nivel, Fi, se determina como:
(7.2.1)
Donde
Wi es el peso de la i-ésima masa;
hi, la altura de la i-ésima masa sobre el desplante; y
Q', el factor de reducción por comportamiento sísmico definido en la sección 3.4.
Para estimar las fuerzas laterales con la ecuación 7.2.1, el valor de Q' debe evaluarse con la ecuación 3.4.1 para el caso en que T este comprendido en el intervalo que va de Ta a Tb.
El coeficiente C se obtendrá del SASID.

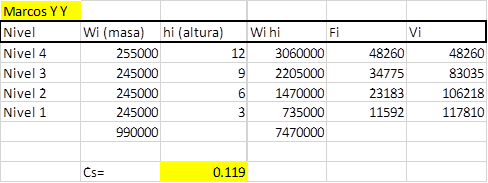

Marcos eje YY
Cs= 0.119
Marcos eje XX
Cs= 0.158
Cortante por nivel
Nivel 4
Nivel 3
Nivel 2
Nivel 1
Modelo 3D
Analisis de marco
Resolver un marco en XX y otro en YY por un metodo aproximado de analisis (Cross, Ritter)
